製品紹介
アイサート
アイサートはタングレスのアドバネクスが作るインサートナット
上下どちらからでも挿入できる画期的なインサートナット。
安心の日本品質、国内生産による安定供給。
硬質プラスチックのねじの穴補強に最適なインサートナット。
製品の特徴
・方向性を気にしない だから挿入が早くて簡単
・安心の日本品質 国内生産による安定供給
・内ねじを転造加工することで精度UP
セルフタッピング・チップフリータイプ
仕様
材質:SUS303 及びSUS316L
外ねじスペック:弊社社内基準による
内ねじスペック:ISO6H
公差:JIS B0405-m
穴数:上下各3個（合計6個）
【特長】
上下のどちからでも挿入していただけます。

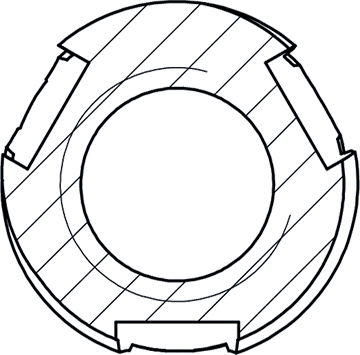

上下の各3個の止まり穴で切粉を回収します。
【挿入工具】
お問い合わせください。
この表は、左右にスワイプできます。
| 製品番号 | サイズ・ピッチ | 呼び長さ | 区分 | 外ねじ径 | 全長 |
|---|---|---|---|---|---|
| ASMC3-1.5D-××× | 3×0.5 | 1.5D | メトリック並目 | 5.0mm | 4.5mm |
| ASMC3-2D-××× | 3×0.5 | 2D | メトリック並目 | 5.0mm | 6mm |
| ASMC4-1.5D-××× | 4×0.7 | 1.5D | メトリック並目 | 6.5mm | 6mm |
| ASMC4-2D-××× | 4×0.7 | 2D | メトリック並目 | 6.5mm | 8mm |
| ASMC5-1.5D-××× | 5×0.8 | 1.5D | メトリック並目 | 8.0mm | 7.5mm |
| ASMC5-2D-××× | 5×0.8 | 2D | メトリック並目 | 8.0mm | 10mm |
| ASMC6-1.5D-××× | 6×1.0 | 1.5D | メトリック並目 | 10.0mm | 9mm |
| ASMC6-2D-××× | 6×1.0 | 2D | メトリック並目 | 10.0mm | 12mm |
※×××は材料の適用を表します。（SUS303の場合303、SUS316Lの場合316と記載されます）
下穴の設計
| 硬質プラスチック | 下穴径 |
|---|---|
| M3 | φ4.6~φ4.7 |
| M4 | φ6.0~φ6.1 |
| M5 | φ7.4~φ7.6 |
| M6 | φ9.3~φ9.5 |
※その他の材質についてはご相談ください。
